Innealtóireacht ar an Imeall Teirmeach: Tréchur agus Réimse Saoil a Uasmhéadú i gCriosanna Mogall an Fhoirnéis Phrásála

Éilíonn prásáil atmaisféar rialaithe (CAB) agus nascadh teirmeach ardfholús cruinneas iomlán ó chórais iompair ábhar struchtúracha. Nuair a bhíonn tú ag taisteal trí chriosanna réamhthéite, céimeanna gníomhachtaithe flosc, céimeanna leá cóimhiotail, agus cealla fuaraithe éigean, iompraíonn an crios mogalra sreinge leanúnach an t-ualach comhcheangailte d'fhórsaí teanntachta meicniúla arda agus grádáin teirmeacha tromchúiseacha. Le tuiscint a fháil ar na paraiméadair innealtóireachta a rialaíonn caitheamh criosanna mogalra ardteochta, meicníochtaí dífhoirmithe, agus bainistíocht saolré struchtúrach, cuireann sé ar chumas oibríochtaí tionsclaíocha ard-thréchuir go díreach stopanna táirgeachta gan choinne a sheachaint agus costais oibriúcháin saolré iomlán níos ísle.

Fondúireachtaí Metallurgical d'Ábhair Mogall Ardteochta

Cinneann roghnú an chomhdhéanamh cóimhiotail bhunúsach na teorainneacha meicniúla bunúsacha a bhaineann le crios mogalra foirnéise prásála. I gcórais a oibríonn idir 600°C agus 1150°C, téann gnáth-mhiotail faoi chlaochlú laitíse criostail adamhach go tapa a laghdaíonn acmhainneachtaí ualaigh meicniúla. Braitheann innealtóireacht mhogall ardteochta go hiomlán ar shár-chóimhiotail iarainn-nicil-chróimiam nó bonn nicil a innealtóireacht chun duillín gráin micreascópach agus dífhoirmiúchán fisiciúil macrascópach a sheasamh.

Cruthaíonn cróimiam buncharraig na cosanta ocsaídiúcháin. Nuair a bhíonn sé faoi lé timpeallacht ina bhfuil ocsaigin nó rian taise uisce ag teochtaí ardaithe, aistríonn cróimiam láithreach chuig teorainneacha seachtracha na sreinge, ag cruthú ciseal neamh-thréscaoilteach, micreascópach ocsaíd cróimiam (Cr₂O₃). Déanann an bacainn ocsaíd seo an bun-mhiotail a leithlisiú ó thuilleadh ocsaídiúcháin cheimiceach. Le haghaidh próifíliú teirmeach leanúnach os cionn 950 ° C, ní mór an cion cróimiam a bheith níos mó ná 18% de réir meáchain chun a chinntiú go bhfanann an bac cosanta seo féin-leighis nuair a chruthaíonn caitheamh meicniúil nó síneadh struchtúrach scoilteanna dromchla micreascópacha.

Oibríonn nicil go sineirgisteacha le cróimiam chun bunstruchtúr feirít ciúbach comhlacht-lárnach (BCC) d'iarann ​​​​chaighdeánach a chlaochlú go struchtúr austenít ciúbach aghaidh-lárnach (FCC) an-chobhsaí. Soláthraíonn an maitrís austenitic seo friotaíocht i bhfad níos airde ar dhífhoirmiú plaisteach thar thréimhsí fada nochta. Ina theannta sin, déanann tiúchan arda nicil an crios a chosaint ó charburization millteach agus frithghníomhartha nítríde de bharr bealaí orgánacha nó atmaisféir chosanta ar leith a instealladh le linn céimeanna prásála copair nó airgid.

Meicníochtaí Creep agus Dífhoirmithe Ardteochta

Is éard atá i creep an dífhoirmiúchán plaisteach mall, leanúnach a tharlaíonn nuair a oibríonn crios mogalra sreinge faoi ualach meicniúil leanúnach ag teocht os cionn 40 ％ dá phointe leá iomlán. I bhfoirnéisí prásála leanúnacha, tá an crios mogalra faoi réir teannas leanúnach ó na rollóirí tiomána agus é ag iompar malartóirí teasa feithicleach dlúth, imfháluithe leictreonaice, nó tionóil pluiméireachta tionsclaíocha. Thar na mílte uaireanta oibríochta, is cúis leis an strus seo go n-osclaítear folús struchtúrach feadh teorainneacha inmheánacha gráin.

Gluaiseann dul chun cinn creep trí chéim ar leith: dífhoirmiúchán bunscoile, tánaisteach agus treasach. Le linn na bunchéime, téann an miotail faoi chruas brú tosaigh. Seasann an chéim thánaisteach do staid fhada sheasta líneach ina bhfuil an ráta dífhoirmithe seasmhach. Is laistigh den fhuinneog thánaisteach seo a chaithfidh innealtóirí saolré inúsáidte an chreasa a bhainistiú. Chomh luath agus a thosaíonn creep treasach, comhtháthaíonn micrea-scoilteanna isteach i bristeacha tubaisteacha macrascópacha feadh struchtúr na sreinge, rud a fhágann go n-imíonn an crios gan choinne faoi theannas oibriúcháin ainmniúil.

Cumraíochtaí Weave agus Rialacha Roghnúcháin Geoiméadracha

Tá ról comhionann ag leagan amach geoiméadrach na sreanga fite i dteannta le ceimic ábhartha maidir le cumas fisiceach crios mogalra foirnéise prásála a chinneadh. Ní féidir le gnáthfhí an strus treo a bhaineann le hoibríochtaí prásála trom-ualaigh a láimhseáil. Caithfidh oibríochtaí tionsclaíocha an chéimseata fite a mheaitseáil le riachtanais theirmeacha agus struchtúracha beachta a gcomhpháirteanna táirge.

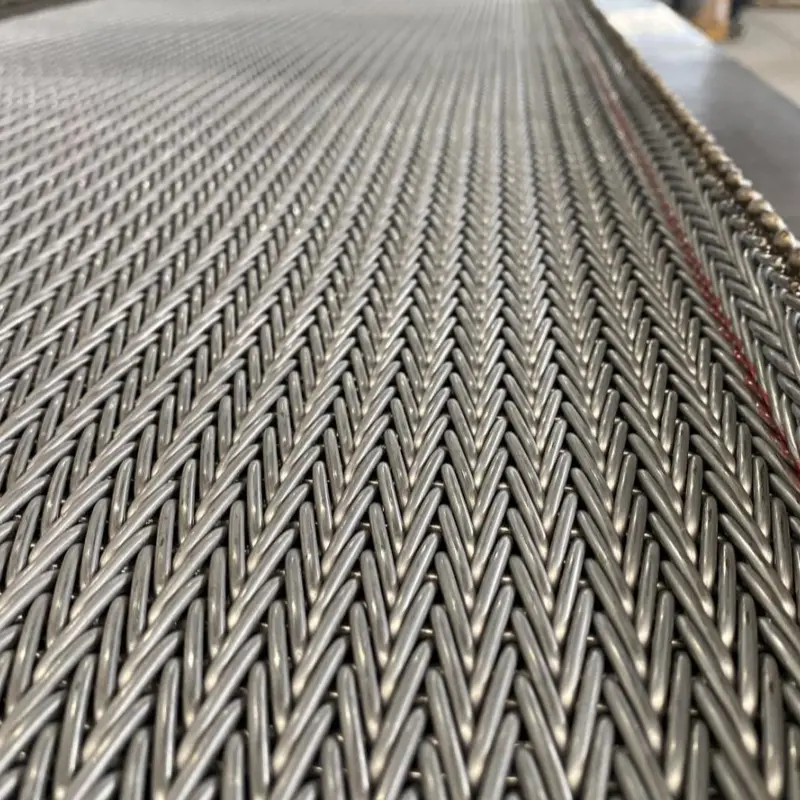

Is é an dearadh fíodóireachta cothromaithe an chumraíocht is forleithne a chuirtear i bhfeidhm le haghaidh línte prásála ard-toraidh. Is éard atá i bhfíog chothromaithe bíseanna malartacha na láimhe clé agus na láimhe deise ceangailte le slata ceangail díreacha nó rocach. Neodraíonn an chéimseata ailtéarnach seo go hiomlán an claonadh nádúrtha atá ag crios bíseach aontreoch chun rianú taobh le ballaí na foirnéise. Trí fhórsaí an chasmhóiminte rothlacha a fhrithchothromú go hinmheánach, téann an crios go foirfe díreach faoi choinníollacha teannais éagsúla.

Cuireann fíí cothromaithe cumaisc le bíseanna comhbhrúite iolracha agus tras-slata isteach i gcomhthionól dlúth, neadaithe. Táirgeann sé seo dromchla cothrom, dúnta a sholáthraíonn tacaíocht dhlúth do chodanna beaga agus mais theirmeach tiubh á thairiscint. Cé go gcuireann fiteanna cumaisc cosc ​​ar chomhpháirteanna bídeacha nó réamhfhoirmeacha prásála ó chlaonadh nó titim trí na hoscailtí mogaill, éilíonn siad i bhfad níos mó fuinnimh chun téamh agus fuarú a dhéanamh, ag athrú riachtanais phróifíl teirmeach an chórais foirnéise iomlán.

• Fíodóireacht Chaighdeánach Chothrom: Bíseanna treorach ailtéarnacha nasctha le slata roctha. Soláthraíonn sé cúrsaíocht gáis den scoth, cothromú teirmeach tapa, agus rianú iontaofa do línte cineálach cóireála teasa.
• Fíodóireacht Dhúbailte: Gnéithe péirí bíseach idirghlasála chun neart teanntachta agus cumais ualaigh a mhéadú gan gá le tomhasairí sreang níos tiús a laghdaíonn solúbthacht crios.
• Fíodóireacht Chomhchothromaithe (Cord Weave): Cumraíocht thar a bheith daingean, dlúth le sreanga neadaithe. Ideal do chomhpháirteanna leighis beaga nó bioráin leictreonacha, ach tá táimhe teirmeach níos airde aige.
• Slat Treisithe Weave: Cuirtear slata athneartaithe díreach isteach trí na crosbhealaí bíseach chun friotaíocht a mhéadú ar shíneadh ardteochta, rud a ligeann ualaí meáchain níos airde in aghaidh an mhéadair chearnaigh.

Idirghníomhaíochtaí Atmaisféir agus Paiteolaíochtaí um Dhíghrádú Ceimiceach

Ní fheidhmíonn criosanna mogalra foirnéise prásála i bhfolús scoite; idirghníomhaíonn siad go leanúnach le timpeallachtaí próiseála gásacha beachta. Is minic a bhíonn prásáil atmaisféar rialaithe ag brath ar nítrigin, amóinia scoilte (cumaisc hidrigine-nítrigine), gás eisiteirmeach, nó hidrigin ard-íonachta chun ocsaídí dromchla a bhaint as na codanna atá á nascadh. Is féidir leis na cumadóireachta ceimiceacha gáis seo meicníochtaí meath ionsaitheach a spreagadh mura ndéantar monatóireacht chúramach orthu.

Is riocht millteach é lobhadh glas a chuireann isteach ar chóimhiotail ard-nicil-chróimiam nuair a bhíonn siad ag feidhmiú i íseal-ocsaigin, ag laghdú atmaisféir ina bhfuil carbóin nó nítrigin. Má tá rian-ocsaigin i láthair taobh le carbón, imoibríonn cróimiam go hinmheánach chun cairbídí cróimiam a fhoirmiú feadh teorainneacha gráin in ionad ciseal ocsaíd dromchla chosanta a fhoirmiú. Fágann sé seo taobh thiar de mhaitrís nicil ídithe cróimiam glas, nach bhfuil neart meicniúil ann. Éiríonn an mogalra sreinge thar a bheith brittle agus féadann sé mionbhruar faoi ualaí éadroma meicniúla.

Is ionann carburization agus veicteoir díghrádaithe eile. I línte prásála copair ina bhféadfadh rianta olaí stampála a bheith ag páirteanna, scoilteann teas ard na foirnéise na hidreacarbóin seo, rud a scaoileann adaimh carbóin saor in aisce. Idirleata na hadaimh seo go díreach isteach sa chrios mogalra sreinge te, ceangailteach le heilimintí cóimhiotalaithe inmheánacha chun cairbídí crua, brittle a dhéanamh. Laghdaíonn an líonra carbide seo insínteacht na sreinge, rud a fhágann go bhfuil sé so-ghabhálach do scoilteadh tuirse tobann nuair a bhíonn sé ag rothaíocht trí na réigiúin níos fuaire den líne próiseála.

Tuirse Teirmeach ó Phróisis Timthrialla Téimh agus Fuarú

Cé go ndéanann foirnéisí leanúnacha a ndícheall teochtaí seasta a choinneáil, bíonn luchtú teirmeach timthriallach ionsaitheach ag an gcreasa mogalra féin. De réir mar a bhogann deighleog shonrach den chrios amach as an gcrios prásála 1050 ° C agus go dtéann sé isteach sna codanna fuaraithe éigean-fuaraithe nó uisce-sheicéid, feiceann sé titeann teochta logánta dian. Gineann an leathnú agus an crapadh timthriallach seo strusanna teirmeacha inmheánacha ar féidir leo neart toraidh an ábhair a shárú.

Is éard atá i gceist le croí-mheicníocht tuirse teirmeach ná micrea-ghráinní áitiúla. Fuaraíonn dromchla seachtrach na sreinge agus conarthaí i bhfad níos tapúla ná a croí istigh. Cruthaíonn sé seo fórsaí teannais láidre ar chraiceann seachtrach na sreinge, agus bíonn fórsaí comhbhrúiteacha ag an gcroí istigh. Thar na céadta turais bhabhta tríd an lúb foirnéise, spreagann na strusanna timthriallacha codarsnacha seo scoilteanna micreascópacha a thosaíonn ar an dromchla agus a imirceann isteach go dtí go bhriseann an sreang go hiomlán.

Chun damáiste tuirse teirmeach a laghdú, ní mór do dhearadh iompair foirnéise aistrithe fuarú tobann gan sciath a sheachaint. Trí chriosanna aistrithe inslithe a ionchorprú idir an príomhsheomra teasa agus na scairdeanna mear-fhuaraithe laghdaítear an ráta turrainge teirmeach. Trí chóimhiotail a roghnú le comhéifeachtaí leathnaithe teirmeacha íseal agus seoltacht ard teirmeach, cabhraíonn sé le teocht inmheánach na sreinge a chothromú go tapa, ag maolú go sábháilte ar fhórsaí inmheánacha micrea-srian.

Innealtóireacht Thiomáint agus Optamú Teannas Meicniúla

Teipfidh fiú an crios mogalra superalloy den ghrád is airde roimh am má dhéantar an córas tiomána meicniúil a innealtóireacht go mícheart nó má tá sé imithe as ailíniú. Is é príomhsprioc na hinnealtóireachta tiomána ná an teannas oibriúcháin is ísle is féidir a choinneáil a theastaíonn chun an crios agus a phálasta a bhogadh go réidh. Luathaíonn teannas iomarcach go díreach rátaí creep, ag giorrú go tapa ar shaolré oibriúcháin an chomhthionóil.

Baineann córais tiomána frithchuimilte úsáid as drumaí cruach atá lagaithe le rubair nó le meaisínithe beachta chun an crios a bhogadh trí fhrithchuimilt dromchla. Éilíonn na socruithe seo cothromaíocht bheacht idir an teannas frithmheáchain ar an taobh bhog agus an fórsa tarraingthe ar thaobh an tiomána. Má tá an frithmheáchan ró-éadrom, sleamhnaíonn an druma tiomána, rud a fhágann teas cuimilte dian agus caitheamh scríobach logánta ar an mogalra. Má tá an frithmheáchan ró-throm, ardaíonn an teannas bonn ar fud an lúb foirnéise ar fad, ag brú ar an crios mogalra sreinge níos gaire dá teorainn creep treasach.

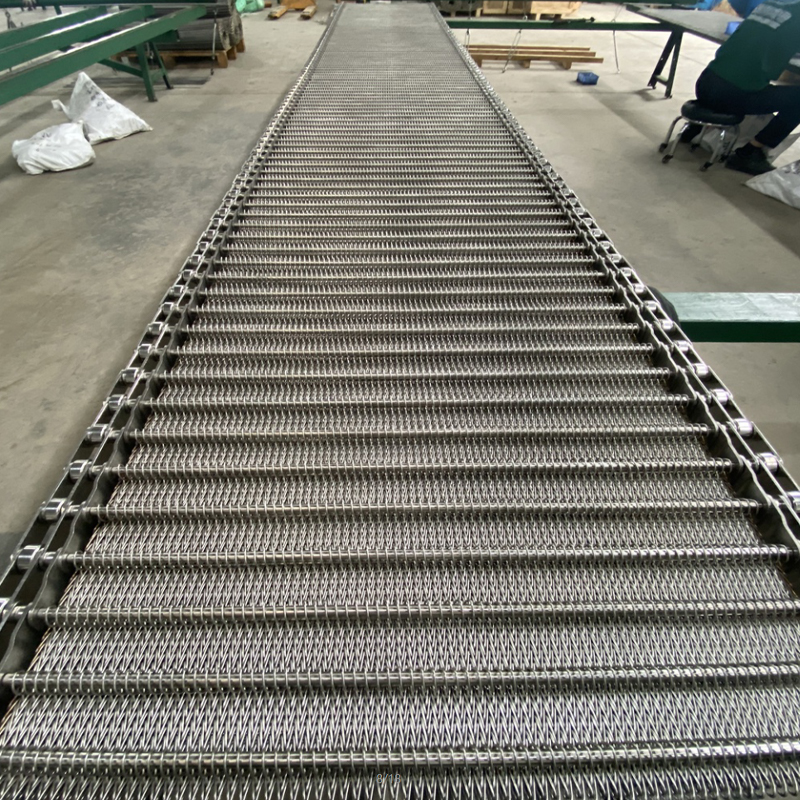

Úsáideann córais tiomána dearfacha sprockets speisialaithe a théann i ngleic go díreach le imill slabhra treisithe atá ceangailte le taobhanna an chrios mogalra. Cuireann an dearadh seo deireadh le sciorradh cuimilte go hiomlán agus ceadaíonn sé cumraíochtaí crios leathan faoi ualaí trom meáchain. Mar sin féin, má éiríonn na rianta slabhra ar an taobh clé agus ar dheis beagán mí-ailínithe mar gheall ar leathnú teirmeach míchothrom taobh istigh den fhoirnéis, beidh na tras-slata casta agus sceabhacha, rud a fhágann go mbeidh géarcheangal meicniúil agus cuimilt struchtúrach feadh imill an chreasa.

Síneadh Saoil Phraiticiúil agus Prótacail Cothabhála Thuarthacha

Chun saolré oibríochta crios mogalra foirnéise prásála a shíneadh, tá gá le straitéis chothabhála struchtúrtha ilshraith a chuireann nósanna imeachta réamhghníomhacha atá bunaithe ar shonraí in ionad na bainistíochta imoibríoch géarchéime. Toisc go gcruinníonn damáiste sreang ardteochta go leanúnach, tá rianú rialta agus iniúchtaí fisiceacha ríthábhachtach chun infhaighteacht leanúnach táirgeachta a chinntiú.

Baineann cleachtas cothabhála bunúsach le fadú carnach an chreasa a rianú le himeacht ama. Ba cheart do theicneoirí pointí tomhais bonnlíne seasta a bhunú lasmuigh den fhoirnéis agus an stráice iomlán a thaifeadadh le linn múchta seachtainiúla. Léiríonn crios sláintiúil ráta stráice líneach intuartha le linn a chéim thánaisteach creep. Léiríonn méadú géar tobann ar fadú go bhfuil an t-ábhar tar éis dul isteach sa chéim treasach creep, rud a thugann le fios gur chóir crios athsholáthair a sceidealú láithreach chun teip tubaisteach a chosc le linn oibriú.

Léiríonn splicing agus deisiú ailt damáiste modh éifeachtach chun úsáid saolré crios iomlán a uasmhéadú go sábháilte. Nuair a dhéantar damáiste do chrios áitiúil den chrios mar gheall ar thitim thimpiste nó imbhualadh lasair logánta, déantar na bíseanna saobhadh a ghearradh amach agus fíodóireacht i gcuid nua den sreang a athbhunaítear sláine struchtúrach. Tá sé ríthábhachtach go roinneann an sreang deisiúcháin an bhaisc mhiotaleolaíocht chruinn agus an trastomhas sreinge mar an crios bunaidh. Trí ghráid chóimhiotail éagsúla nó méideanna sreinge a mheascadh tugtar isteach pointí leathnaithe teirmeacha míchothroma, rud a d'fhéadfadh fadhbanna rianaithe tromchúiseacha agus scoilteadh luathaithe faoi ualach a spreagadh go tapa.

Tagairtí

Coiste Lámhleabhar Idirnáisiúnta ASM. (2020). Lámhleabhar ASM, Imleabhar 1: Airíonna agus Roghnú: Iarainn, Cruach, agus Cóimhiotail Ardfheidhmíochta . ASM International.
Reed, R. C. (2008). Na Superalloys: Bunús agus Feidhmchláir . Cambridge University Press.
Lai, G. Y. (2007). Iarratais Ard-Teocht Creimeadh agus Ábhair . ASM International.
Schmid, S. R., & Kalpakjian, S. (2018). Innealtóireacht agus Teicneolaíocht Déantúsaíochta (8ú Eagrán) . Pearson.
